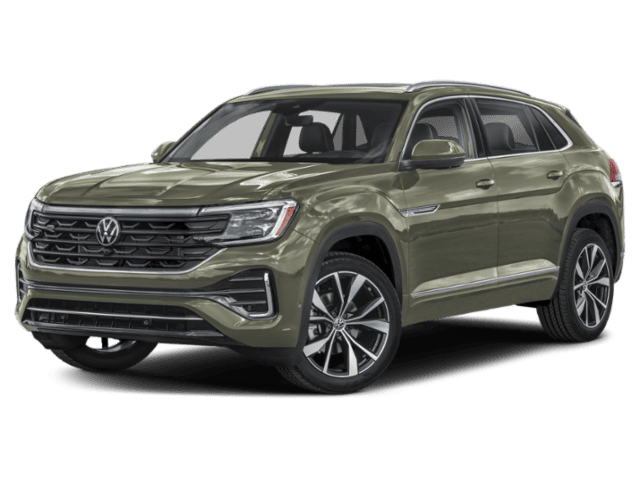

Volkswagen Atlas: покоління, двигуни та особливості установки ГБО

 Volkswagen Atlas — великий сімейний кросовер, розроблений насамперед для ринку Північної Америки. В Україні більшість таких автомобілів представлена машинами, привезеними зі США та Канади. Значна маса, бензинові двигуни об'ємом 2,0 і 3,6 літра, а також міська витрата пального роблять встановлення ГБО на Volkswagen Atlas економічно виправданим. Однак обидва основні двигуни мають безпосереднє впорскування бензину, тому звичайне газобалонне обладнання четвертого покоління без спеціальної програми керування для них не підходить.

Покоління Volkswagen Atlas

Перший Volkswagen Atlas був представлений восени 2016 року, а продажі автомобілів 2018 модельного року розпочалися у 2017 році. Кросовер побудували на модульній платформі MQB і запропонували з двома бензиновими двигунами: турбованим 2.0 TSI та атмосферним 3.6 VR6. Обидва мотори поєднувалися з восьмиступінчастою автоматичною коробкою передач. На перших автомобілях повний привод 4Motion був доступний переважно для версії VR6.

У 2021 модельному році Atlas отримав перший помітний рестайлінг. Конструкція двигунів принципово не змінилася: покупцям, як і раніше, пропонували чотирициліндровий 2.0 TSI і шестициліндровий 3.6 VR6 із безпосереднім впорскуванням. Потужність двигуна 3.6 становила 276 к. с., а крутний момент — 266 lb-ft, або близько 360 Н·м.

Починаючи з 2024 модельного року Volkswagen відмовився від двигуна VR6. Після глибокої модернізації єдиним мотором для Atlas став турбований 2.0 TSI потужністю 269 к. с. і з крутним моментом 273 lb-ft, або приблизно 370 Н·м. Виробник прямо зазначає, що це двигун із безпосереднім впорскуванням пального.

Для 2027 модельного року Volkswagen представив друге покоління Atlas. Новий автомобіль отримав доопрацьований дволітровий турбований двигун потужністю 282 к. с. Під час вибору ГБО для такої машини необхідно враховувати, що наявність обладнання для попереднього мотора 2.0 TSI не означає автоматичної сумісності з новим двигуном, його форсунками та програмним забезпеченням блока керування.

Встановлення ГБО на Volkswagen Atlas 3.6 VR6 FSI

Атмосферний двигун 3.6 VR6 є найцікавішою версією Atlas з погляду переведення на газ. Він встановлювався на автомобілі до 2023 модельного року, розвиває 276 к. с. і відрізняється високою витратою бензину, особливо під час експлуатації в місті. Тому навіть з урахуванням вартості шестициліндрового комплекту економічний ефект від встановлення ГБО зазвичай помітніший, ніж на дволітровій версії.

На Volkswagen Atlas переважно трапляється двигун 3.6 FSI з кодом CDVC. Це вузькокутний шестициліндровий мотор сімейства VR6 із безпосередньою подачею бензину в камери згоряння. Для нього існують спеціалізовані комплекти ГБО. Наприклад, двигун CDVC для Atlas 2018–2023 років присутній у переліку підтримуваних автомобілів Prins VSI-3 DI.

Наявність готової програми під CDVC є важливою перевагою. Газовий блок не просто копіює тривалість відкриття бензинових форсунок, а працює за алгоритмом, розробленим для конкретного двигуна. Система враховує тиск пального, навантаження, оберти, температурні режими та стратегію роботи штатних форсунок.

Для двигуна з безпосереднім впорскуванням зазвичай зберігається певна частка бензину. Її величина залежить від обраної системи, версії програмного забезпечення, режиму руху та навантаження. Виробник Prins зазначає, що на автомобілях, які підтримуються системою VSI-3 DI, витрата бензину може становити менше 5%, однак фактичне співвідношення бензину й газу необхідно оцінювати після налаштування конкретного автомобіля.

Під час монтажу ГБО на Atlas 3.6 необхідно враховувати високу потужність двигуна. Редуктор, газові форсунки, фільтр, магістраль і мультиклапан мають забезпечувати стабільну подачу пального не лише під час спокійної їзди, а й під час розгону з повним навантаженням. Недостатня продуктивність обладнання призводить до падіння тиску газу, збіднення суміші, переходу на бензин і появи помилок за складом паливної суміші.

Особливе значення має правильне розташування газових форсунок. Шланги від форсунок до точок подавання газу у впускний колектор мають бути максимально короткими й однаковими за довжиною. Точки врізання вибираються з урахуванням геометрії каналів впускного колектора, щоб газ рівномірно розподілявся між усіма шістьма циліндрами.

Встановлення ГБО на Volkswagen Atlas 2.0 TSI 235 к. с.

Дволітровий двигун Atlas належить до турбованого сімейства TSI та оснащений безпосереднім впорскуванням. На автомобілях до 2023 модельного року його потужність становить 235 к. с., а крутний момент — 258 lb-ft, або близько 350 Н·м.

Встановлення ГБО на такий двигун технічно можливе, але підбирати комплект лише за написом «2.0 TSI» не можна. До сімейства EA888 входить велика кількість модифікацій, що відрізняються кодами двигуна, бензиновими форсунками, паливним насосом високого тиску, турбокомпресором і програмним забезпеченням ЕБУ.

Перед встановленням необхідно визначити:

• точний код двигуна;
• номер і версію штатного блока керування;
• тип бензинових форсунок;
• наявність готової програми ГБО саме для цієї модифікації;
• допустиму потужність редуктора та газових форсунок;
• алгоритм бензинового довпорскування за високого навантаження.

Турбований двигун висуває підвищені вимоги до стабільності тиску газу. Під час інтенсивного розгону кількість повітря та необхідна подача пального різко збільшуються. Тому встановлення редуктора й форсунок без запасу продуктивності може призвести до нестабільної суміші саме в найбільш навантажених режимах.

Після монтажу автомобіль необхідно налаштовувати не лише на холостому ходу. Перевірка проводиться в русі за різних обертів, навантажень і тиску наддуву. За діагностикою контролюють короткострокові й довгострокові паливні корекції, тиск у бензиновій рампі, тиск газу, температуру редуктора, пропуски запалювання та роботу системи з повним навантаженням.

Особливості ГБО на Volkswagen Atlas 2.0 TSI 269 к. с.

Двигун Atlas 2024–2026 модельних років не можна вважати звичайною потужнішою прошивкою старого мотора. Це оновлений 2.0 TSI сімейства EA888 evo4 із безпосереднім впорскуванням, що розвиває 269 к. с. і 370 Н·м. Він замінив як попередній 2.0 TSI, так і атмосферний VR6.

Для встановлення ГБО на таку версію потрібна підтверджена сумісність обладнання з конкретним кодом двигуна. Універсальне налаштування за сигналами бензинових форсунок без профільної програми не забезпечує коректного керування безпосереднім впорскуванням.

Під час вибору системи важливо враховувати:

• підвищену літрову потужність турбованого двигуна;
• роботу ПНВТ і бензинових форсунок під високим тиском;
• необхідність збереження бензинового довпорскування в передбачених програмою режимах;
• можливу наявність бензинового сажового фільтра;
• високу температуру в моторному відсіку;
• необхідність точної інтеграції газового блока з OBD-системою автомобіля.

Встановлення обладнання, розрахованого лише за потужністю двигуна, без перевірки програмної підтримки може завершитися помилками за сумішшю, пропусками запалювання, нестабільною роботою під час розгону або надмірною витратою бензину. Тому для Atlas 2024–2026 років спочатку перевіряють код двигуна й наявність готового калібрування, а вже потім підбирають компоненти.

Яке ГБО підходить для Volkswagen Atlas

Для Volkswagen Atlas необхідно використовувати систему послідовного впорскування газу, розроблену для бензинових двигунів із безпосереднім впорскуванням. Газ подається в паровій фазі через окремі форсунки у впускний колектор, а штатні бензинові форсунки продовжують працювати відповідно до алгоритму конкретної програми.

Комплект обладнання має включати:

• електронний блок керування з програмою під конкретний двигун Atlas;
• високопродуктивний редуктор із запасом потужності;
• швидкі газові форсунки відповідної продуктивності;
• датчики тиску й температури газу;
• фільтри рідкої та парової фази;
• газову магістраль із достатньою пропускною здатністю;
• тороїдальний або циліндричний балон із сертифікованим мультиклапаном.

Саме позначення «ГБО п'ятого покоління» не є гарантією сумісності. Для Atlas важливіші наявність перевіреного рішення під код двигуна, коректна стратегія керування бензиновими форсунками та можливість повноцінної діагностики системи.

Куди встановлюється газовий балон

Найпрактичнішим рішенням для Volkswagen Atlas є тороїдальний балон, встановлений у ніші запасного колеса. Такий варіант дає змогу зберегти основну частину багажного відділення. Розмір і корисний об'єм балона підбираються після вимірювання ніші конкретного автомобіля.

На повноприводних версіях 4Motion розміщення обладнання під днищем обмежене елементами трансмісії, випускною системою та вимогами до безпечних відстаней. Тому рішення про встановлення зовнішнього циліндричного балона приймають лише після огляду автомобіля на підіймачі.

Заправний пристрій можна встановити в лючку поруч із бензиновою горловиною. За такого монтажу він не порушує зовнішній вигляд автомобіля та залишається захищеним від забруднення й механічних пошкоджень.

Що перевірити перед встановленням ГБО

Газове обладнання не можна використовувати як спосіб приховати несправності бензинового двигуна. Перед монтажем Volkswagen Atlas має стабільно працювати на бензині в усіх режимах.

Попередня діагностика включає:

• зчитування помилок усіх електронних блоків;
• перевірку лічильників пропусків запалювання;
• аналіз короткострокових і довгострокових паливних корекцій;
• контроль тиску в контурі високого тиску бензину;
• перевірку свічок і котушок запалювання;
• оцінку стану бензинових форсунок;
• перевірку герметичності впуску та системи вентиляції картера;
• діагностику турбокомпресора на версіях 2.0 TSI;
• контроль температури двигуна та справності системи охолодження;
• перевірку стану каталізаторів і кисневих датчиків.

Якщо в пам'яті ЕБУ присутні помилки за сумішшю, тиском пального або пропусками запалювання, спочатку усувають несправність і лише після цього встановлюють ГБО. Налаштування газової системи на технічно несправному двигуні не дає стабільного результату.

Який двигун Atlas краще підходить для газу

Найбільш передбачуваним варіантом для встановлення ГБО є Volkswagen Atlas 3.6 VR6 із двигуном CDVC. Для цієї модифікації існують спеціалізовані комплекти, а висока витрата бензину дає змогу отримати відчутну економію. Основними умовами надійної експлуатації залишаються правильний підбір продуктивності обладнання, якісний монтаж і налаштування під навантаженням.

Двигуни 2.0 TSI також можна переводити на газ, але рішення приймається окремо для кожної модифікації. Особливо уважно необхідно перевіряти автомобілі 2024 модельного року й новіші: у них інші версії двигуна, паливної апаратури та програмного забезпечення.

Таким чином, питання про можливість встановлення ГБО на Volkswagen Atlas вирішується не лише за роком випуску й об'ємом двигуна. Для точного підбору обладнання потрібні VIN-код автомобіля, код двигуна, потужність, тип привода та дані штатного ЕБУ. Такий підхід дає змогу зберегти нормальну динаміку, виключити помилки за паливною сумішшю та забезпечити коректну роботу двигуна на бензині й газі.

Вибір комплекту ГБО для двигунів Volkswagen Atlas 2.0 TSI і 3.6 VR6

Для Volkswagen Atlas не можна вибирати газобалонне обладнання лише за потужністю та кількістю циліндрів. Двигуни 2.0 TSI і 3.6 VR6 оснащені безпосереднім впорскуванням бензину, тому стандартний блок ГБО, призначений для звичайних моторів MPI, не зможе коректно керувати їхньою паливною системою. Потрібен спеціалізований комплект із програмним забезпеченням під конкретний код двигуна та штатний електронний блок керування.

Це особливо важливо для автомобілів, привезених зі США та Канади. Зовні однакові Volkswagen Atlas можуть відрізнятися роком випуску, версією двигуна, номером бензинового ЕБУ й програмним калібруванням. Тому остаточна сумісність комплекту підтверджується за VIN-кодом, кодом мотора та ідентифікаторами блока керування.

У каталозі GBO.UA для двигунів із безпосереднім впорскуванням представлені два основні варіанти:

• Reagas із блоками керування AEB3000B DI60 або DI108;
• BRC Sequent Maestro SDI 2.0 DI з електронним блоком AFC-2.0 DI.

Обидві системи працюють за комбінованою схемою: основна частина пального замінюється скрапленим газом, але штатні форсунки продовжують подавати дозовану кількість бензину. Це необхідно для коректної роботи системи безпосереднього впорскування. Кількість використовуваного бензину залежить від двигуна, режиму руху та програмного калібрування ГБО.

Комплекти ГБО для Volkswagen Atlas 2.0 TSI

Чотирициліндровий двигун 2.0 TSI поєднує турбонаддув і безпосереднє впорскування бензину. На Atlas до 2023 модельного року застосовувалася версія потужністю 235 к. с., а після модернізації 2024 модельного року — двигун EA888 evo4 потужністю 269 к. с. В оновленому моторі тиск впорскування збільшено до 350 бар, тому його не можна автоматично вважати сумісним із програмами, розробленими для раннішого 2.0 TSI.

Для чотирициліндрового Atlas у каталозі GBO.UA доступні два основні рішення.

Reagas ECU AEB3000B DI60

Комплект Reagas ECU AEB3000B DI60 є раціональним варіантом для власника, якому потрібна функціональна система безпосереднього впорскування без переплати за преміальний бренд.

До складу комплекту на сайті GBO.UA входять:

• електронний блок Reagas ECU AEB3000B DI60;
• чотири швидкісні газові форсунки Barracuda;
• редуктор Zavoli Zeta N;
• тороїдальний балон об'ємом 43 літри;
• монтаж, діагностика та налаштування системи.

Блок DI60 розрахований на керування газовим обладнанням чотирициліндрового двигуна з безпосереднім впорскуванням. Він обробляє сигнали штатної бензинової системи та формує алгоритм спільної подачі газу й бензину.

Форсунки Barracuda мають невеликий час спрацьовування та дають змогу досить точно дозувати газ. Для турбованого двигуна це особливо важливо: зі зростанням тиску наддуву потреба в пальному швидко збільшується, тому повільні або неправильно підібрані форсунки можуть не забезпечити потрібну продуктивність.

Редуктор Zavoli Zeta N підходить для чотирициліндрової конфігурації, однак під час встановлення на Atlas необхідно перевірити його продуктивність з урахуванням потужності конкретної версії 2.0 TSI. Для двигуна потужністю 269 к. с. рішення приймається після розрахунку максимальної витрати газу та перевірки стабільності тиску під навантаженням.

Reagas DI60 можна розглядати як оптимальний за вартістю варіант для Atlas 2.0 TSI за умови, що в базі блока присутня перевірена програма під конкретний код двигуна та бензиновий ЕБУ. Сама наявність позначення TSI у переліку підтримуваних типів впорскування ще не гарантує сумісності з усіма версіями EA888.

BRC Sequent Maestro SDI 2.0 DI

BRC Sequent Maestro SDI 2.0 DI — дорожче рішення для чотирициліндрових двигунів із безпосереднім впорскуванням. Комплект орієнтований на власників, для яких пріоритетними є програмна інтеграція, стабільність налаштувань і використання компонентів одного виробника.

Комплектація на GBO.UA включає:

• блок керування BRC AFC-2.0 DI;
• чотири форсунки BRC IN03 MY09;
• редуктор BRC LPG eVP-500;
• тороїдальний балон об'ємом 43 літри;
• монтаж і калібрування обладнання.

Редуктор eVP-500 має значний запас продуктивності, тому краще підходить для потужного турбованого двигуна та інтенсивної експлуатації. Запас редуктора важливий не для збільшення потужності автомобіля, а для збереження стабільного тиску газу під час тривалого розгону, руху трасою та високого навантаження.

Форсунки IN03 MY09 встановлюються поруч із впускним колектором. Для рівномірної подачі пального довжина шлангів від форсунок до точок врізання має бути мінімальною та приблизно однаковою для всіх циліндрів.

BRC Sequent Maestro доцільно вибирати для Atlas 2.0 TSI 269 к. с., якщо для встановленої версії EA888 evo4 підтверджена програмна підтримка. Оновлений мотор відрізняється від попередньої версії форсунками, тиском безпосереднього впорскування й алгоритмами керування, тому використовувати калібрування від Atlas 2.0 TSI 235 к. с. без перевірки не можна.

Який комплект вибрати для Atlas 2.0 TSI

Комплект	Основні компоненти	Кому підходить
Reagas ECU AEB3000B DI60	Barracuda, Zavoli Zeta N, блок AEB3000B DI60	Раціональний варіант для справного двигуна 2.0 TSI за наявності перевіреної програми під його код та ЕБУ
BRC Sequent Maestro SDI 2.0 DI	BRC IN03 MY09, eVP-500, блок AFC-2.0 DI	Преміальний варіант для високого навантаження та власників, яким важливий додатковий запас продуктивності

Для Atlas 2.0 TSI потужністю 235 к. с. практичним вибором може бути Reagas DI60, якщо автомобіль експлуатується переважно у звичайному міському та трасовому режимі. Для версії 269 к. с., частої їзди під навантаженням або буксирування причепа більш виправданий комплект BRC із редуктором eVP-500. В обох випадках вирішальним фактором залишається не назва обладнання, а наявність робочої програми для конкретного двигуна.

Комплекти ГБО для Volkswagen Atlas 3.6 VR6

Двигун 3.6 VR6 потужністю 276 к. с. також оснащений безпосереднім впорскуванням. Незважаючи на компактне вузькокутне компонування VR6, з погляду газового обладнання це шестициліндровий двигун, для якого потрібні шість газових форсунок і блок керування відповідної конфігурації.

Великий робочий об'єм і витрата пального роблять Atlas 3.6 одним із найвигідніших варіантів для переведення на газ. Водночас мотор висуває підвищені вимоги до продуктивності редуктора, форсунок і газової магістралі.

Reagas ECU AEB3000B DI108

Reagas ECU AEB3000B DI108 — базовий спеціалізований комплект із каталогу GBO.UA для шестициліндрових двигунів із безпосереднім впорскуванням.

До нього входять:

• електронний блок Reagas ECU AEB3000B DI108;
• шість форсунок Barracuda;
• редуктор Zavoli Zeta S;
• тороїдальний балон об'ємом 43 літри;
• комплект магістралей, фільтрів і датчиків;
• монтаж і налаштування.

Редуктор Zavoli Zeta S розрахований на вищу продуктивність, ніж Zeta N, і підходить для шестициліндрової конфігурації. Під час налаштування Atlas 3.6 тиск газу обов'язково перевіряють під час інтенсивного розгону. Якщо тиск помітно знижується, необхідно переглядати конфігурацію редуктора, магістралі або форсунок.

Reagas DI108 можна рекомендувати як збалансований за вартістю комплект для Atlas 3.6 VR6. Перед встановленням необхідно підтвердити підтримку конкретного двигуна та версії бензинового ЕБУ. Також важливо перевірити стан штатних форсунок безпосереднього впорскування: газова система не усуне проблеми з їхньою продуктивністю або герметичністю.

BRC Sequent Maestro SDI 2.0 DI для шести циліндрів

BRC Sequent Maestro SDI 2.0 DI у шестициліндровій конфігурації є преміальним варіантом для Volkswagen Atlas 3.6 VR6.

Комплект включає:

• електронний блок BRC AFC-2.0 DI;
• шість газових форсунок BRC IN03 MY09;
• високопродуктивний редуктор eVP-500;
• тороїдальний балон на 43 літри;
• монтаж, підключення та налаштування системи.

Редуктор eVP-500 забезпечує значний запас продуктивності для атмосферного двигуна об'ємом 3,6 літра. Це особливо важливо під час руху важкого кросовера з повним завантаженням, прискорень на трасі та буксирування причепа.

BRC підходить власникам, які планують тривалу експлуатацію автомобіля та великі річні пробіги. Вища вартість комплекту виправдана комплексною системою керування та використанням узгоджених компонентів BRC. Однак навіть преміальне обладнання потребує правильного монтажу й налаштування: сама по собі назва бренду не виключає помилок установника.

Який комплект вибрати для Atlas 3.6 VR6

Для більшості справних Atlas 3.6 VR6 комплект Reagas DI108 можна вважати раціональним вибором. BRC Sequent Maestro кращий за великих річних пробігів, частого руху з повним завантаженням і підвищених вимог до продуктивності обладнання.

Чи потрібно залишати стандартний балон на 43 літри

Усі розглянуті комплекти на сайті GBO.UA вказані з тороїдальним балоном об'ємом 43 літри. Для великого й досить ненажерливого Volkswagen Atlas такого об'єму може бути недостатньо для комфортного запасу ходу.

Тому перед встановленням необхідно виміряти нішу запасного колеса та визначити, чи можна встановити тороїдальний балон більшого розміру. Балон підбирається не лише за діаметром, а й за висотою, допустимою масою, розташуванням кріплень і можливістю безпечно прокласти заправну та витратну магістралі.

Слід враховувати, що газовий балон заправляється приблизно на 80% свого геометричного об'єму. Обмеження забезпечується мультиклапаном і необхідне для температурного розширення скрапленого газу. Тому корисний запас пального в балоні на 43 літри буде меншим за його номінальний об'єм.

Що перевірити перед остаточним вибором комплекту

До замовлення обладнання необхідно виконати комп'ютерну діагностику автомобіля та перевірити:

• VIN-код і точний код двигуна;
• номер і програмну версію бензинового ЕБУ;
• наявність калібрування Reagas або BRC для цієї модифікації;
• паливні корекції двигуна на бензині;
• тиск у контурі безпосереднього впорскування;
• роботу бензинових форсунок і ПНВТ;
• лічильники пропусків запалювання;
• стан свічок і котушок запалювання;
• герметичність впуску та системи вентиляції картера;
• продуктивність редуктора й форсунок з урахуванням потужності двигуна.

Таким чином, для Volkswagen Atlas 2.0 TSI оптимальним за вартістю рішенням є Reagas ECU AEB3000B DI60, а продуктивнішим і дорожчим варіантом — BRC Sequent Maestro SDI 2.0 DI. Для двигуна 3.6 VR6 аналогічний вибір робиться між шестиканальним Reagas DI108 і BRC Sequent Maestro із шістьма форсунками.

Остаточний комплект вибирається лише після ідентифікації двигуна та перевірки програмної підтримки. Такий підхід дає змогу зберегти штатну динаміку Volkswagen Atlas, забезпечити стабільну суміш під навантаженням і уникнути надмірної витрати бензину в комбінованому режимі.

Етапи встановлення та налаштування ГБО на Volkswagen Atlas

Встановлення ГБО на Volkswagen Atlas потребує складнішого підходу, ніж переобладнання двигуна зі звичайним розподіленим впорскуванням. Бензинові мотори 2.0 TSI і 3.6 VR6 оснащені безпосереднім впорскуванням пального, тому для них застосовується спеціалізована система, здатна керувати газовими форсунками та одночасно зберігати передбачену програмою подачу бензину.

Якість роботи ГБО залежить не лише від обраного комплекту. Велике значення мають стан двигуна, розташування компонентів, продуктивність редуктора й форсунок, правильність підключення до штатної електроніки та точність програмного налаштування.

1. Діагностика автомобіля перед встановленням ГБО

Перед початком монтажу Volkswagen Atlas повністю перевіряють на бензині. Газове обладнання не можна встановлювати на двигун із несправною паливною системою, пропусками запалювання, підсмоктуванням повітря або неправильними паливними корекціями.

Під час попередньої діагностики перевіряють:

• наявність помилок у пам'яті електронного блока керування двигуном;
• короткострокові та довгострокові паливні корекції;
• лічильники пропусків запалювання за циліндрами;
• тиск бензину в контурі високого тиску;
• роботу бензинових форсунок і паливного насоса високого тиску;
• стан свічок запалювання та котушок;
• герметичність впускної системи;
• роботу системи вентиляції картера;
• температуру охолоджувальної рідини;
• стан кисневих датчиків і каталітичних нейтралізаторів;
• роботу турбокомпресора на двигуні 2.0 TSI.

Якщо бензиновий ЕБУ вже збільшує або зменшує подачу пального через несправність двигуна, газовий блок орієнтуватиметься на некоректні вихідні дані. Тому всі виявлені проблеми усувають до встановлення обладнання.

2. Ідентифікація двигуна та перевірка сумісності комплекту

Після діагностики визначають точний код двигуна, потужність, рік випуску автомобіля, номер бензинового ЕБУ та версію його програмного забезпечення. Підбирати систему лише за позначенням 2.0 TSI або 3.6 VR6 неправильно.

Для Volkswagen Atlas можуть використовуватися різні модифікації двигунів і блоків керування. Навіть за однакового робочого об'єму можуть відрізнятися бензинові форсунки, тиск упорскування та алгоритми керування паливною системою.

До початку монтажу необхідно переконатися, що обраний газовий блок має перевірену програму для конкретної модифікації автомобіля. Для чотирициліндрового двигуна застосовується відповідний блок керування та чотири газові форсунки, а для 3.6 VR6 — шестициліндрова система із шістьма форсунками.

3. Вибір місць для встановлення компонентів

Перед розбиранням автомобіля складають схему розміщення обладнання. Компоненти мають бути доступними для обслуговування, але водночас перебувати на безпечній відстані від випускної системи, рухомих деталей, джерел високої температури та зон можливого потрапляння води.

У моторному відсіку визначають місця для встановлення:

• газового редуктора;
• електронного блока керування ГБО;
• газових форсунок;
• фільтра парової фази;
• датчика тиску й температури газу;
• запобіжників і реле системи.

Редуктор встановлюють на жорстке кріплення. Він не повинен контактувати з двигуном, випускним колектором, вентиляторами або іншими деталями, які переміщуються під час роботи силового агрегату.

Газові форсунки розташовують максимально близько до впускного колектора. Це дає змогу скоротити довжину шлангів від форсунок до точок подавання газу та зменшити затримку між командою блока керування і фактичним надходженням пального до циліндрів.

4. Встановлення газового балона

На Volkswagen Atlas найчастіше встановлюють тороїдальний балон у нішу запасного колеса. Таке розміщення дає змогу зберегти корисний об'єм багажного відділення та приховати основну частину обладнання під штатною підлогою.

Перед встановленням вимірюють діаметр і глибину ніші, перевіряють розташування елементів кузова, проводки та деталей повноприводної трансмісії. Об'єм балона вибирають з урахуванням доступного простору й необхідного запасу ходу.

Балон надійно фіксують до кузова передбаченим для цього кріпленням. У нього встановлюють мультиклапан, який об'єднує:

• заправний клапан;
• витратний вентиль;
• запобіжний клапан;
• обмежувач наповнення;
• датчик рівня газу.

Мультиклапан обмежує заповнення балона приблизно до 80% його геометричного об'єму. Вільний простір необхідний для безпечного розширення скрапленого газу за зміни температури.

5. Монтаж виносного заправного пристрою

Заправний пристрій на Volkswagen Atlas зручно встановлювати у штатному лючку поруч із бензиновою горловиною. Такий варіант не змінює зовнішній вигляд кузова та захищає роз'єм від забруднень і випадкових пошкоджень.

Для заправлення може використовуватися перехідник відповідного стандарту. Заправну магістраль прокладають від пристрою до мультиклапана балона без різких перегинів, контакту з рухомими елементами підвіски та ділянок, де трубка може бути пошкоджена дорожніми перешкодами.

6. Прокладання газової магістралі

Від балона до моторного відсіку прокладають магістраль подавання газу в рідкій фазі. Для потужних двигунів Atlas особливо важлива достатня пропускна здатність трубки: надто малий діаметр може обмежити подавання пального за високого навантаження.

Магістраль закріплюють уздовж днища окремими фіксаторами. Вона не повинна:

• проходити поруч із випускною системою без необхідного теплозахисту;
• торкатися карданного вала та елементів підвіски;
• розташовуватися нижче захищених елементів кузова;
• мати заломи або ділянки з механічним напруженням;
• проходити через отвори в металі без захисних втулок.

Паралельно прокладають провід датчика рівня пального та інші електричні з'єднання, необхідні для роботи мультиклапана.

7. Встановлення та підключення редуктора

Редуктор переводить скраплений газ із рідкої фази в парову та підтримує робочий тиск перед форсунками. Для Volkswagen Atlas редуктор вибирають із запасом продуктивності відносно потужності двигуна.

Особливо важливий правильний розрахунок для турбованого двигуна 2.0 TSI. Зі збільшенням тиску наддуву витрата пального швидко зростає, тому редуктор має зберігати стабільний тиск і температуру газу.

Редуктор підключають до системи охолодження двигуна паралельно штатному контуру обігрівача. Охолоджувальна рідина нагріває корпус редуктора та забезпечує стабільне випаровування газу.

Під час підключення необхідно забезпечити:

• постійну циркуляцію охолоджувальної рідини;
• правильний напрямок потоку;
• герметичність з'єднань;
• відсутність перегинів шлангів;
• видалення повітря із системи охолодження.

Недостатнє нагрівання редуктора може спричинити зниження температури газу, нестабільний тиск і передчасне перемикання системи назад на бензин.

8. Встановлення газових форсунок і врізання у впускний колектор

Газові форсунки встановлюють окремим рядом або групами залежно від компонування двигуна. На 2.0 TSI використовуються чотири форсунки, а на 3.6 VR6 — шість.

Точки подавання газу вибирають з урахуванням конструкції впускного колектора та напрямку повітряного потоку. Штуцери розташовують якомога ближче до впускних каналів циліндрів, щоб газ не накопичувався в загальному об'ємі колектора та рівномірно розподілявся між циліндрами.

Шланги від форсунок до штуцерів мають бути:

• максимально короткими;
• приблизно однаковими за довжиною;
• без перегинів і звужень;
• надійно закріпленими хомутами.

Невдале розташування точок врізання або велика різниця в довжині шлангів може призвести до нерівномірного подавання газу, відмінностей паливних корекцій між циліндрами та пропусків запалювання.

9. Монтаж фільтрів і датчиків

У системі встановлюються фільтри рідкої та парової фази. Перший захищає редуктор від механічних домішок, а другий затримує забруднення перед газовими форсунками.

Датчик тиску й температури встановлюють між редуктором і форсунками. За його показаннями електронний блок коригує тривалість відкриття форсунок з урахуванням поточного тиску та щільності газу.

Також газовий блок отримує інформацію про розрідження або тиск у впускному колекторі. Для турбованого 2.0 TSI підключення має коректно враховувати як розрідження, так і позитивний тиск наддуву.

10. Електричне підключення системи

Електронний блок ГБО підключають до штатної проводки автомобіля відповідно до схеми для конкретного двигуна. З'єднання виконують герметично та захищають від вібрацій, вологи й високої температури.

Газовий блок отримує або обробляє сигнали:

• бензинових форсунок;
• обертів двигуна;
• температури охолоджувальної рідини;
• тиску й температури газу;
• тиску у впускному колекторі;
• бортової напруги;
• діагностичної шини OBD або інших передбачених каналів зв'язку.

На двигунах із безпосереднім упорскуванням особливо важливо коректно підключити кола бензинових форсунок. Газовий блок має враховувати режими їхньої роботи та зберігати передбачену програмою частку бензину.

Живлення системи підключають через окремий запобіжник. Дроти прокладають у захисній гофрі та закріплюють так, щоб вони не торкалися гарячих і рухомих деталей.

11. Перевірка герметичності газової системи

Після завершення механічного монтажу систему заповнюють газом і перевіряють герметичність усіх з'єднань.

Контролюються:

• мультиклапан і з'єднання на балоні;
• заправна магістраль;
• витратна магістраль під днищем;
• з'єднання перед редуктором;
• корпус і фітинги редуктора;
• фільтри;
• датчики тиску;
• рампа газових форсунок;
• шланги парової фази.

Перевірка проводиться спеціальним газоаналізатором або професійним засобом для виявлення витоків. Використання відкритого вогню для пошуку негерметичних з'єднань неприпустиме.

12. Первинний запуск і налаштування електронного блока

Перед запуском до програми газового блока вносять основні параметри встановленого обладнання:

• кількість циліндрів;
• тип і продуктивність газових форсунок;
• робочий тиск редуктора;
• об'єм і потужність двигуна;
• температуру перемикання на газ;
• мінімальні оберти перемикання;
• параметри бензинового довпорскування;
• умови повернення на бензин.

Перший запуск виконується на бензині. Після прогрівання двигуна перевіряють температуру редуктора, тиск газу та показання всіх датчиків. Потім система переводиться на газ.

Перемикання має відбуватися без зміни обертів, вібрації, провалу потужності або появи помилок. Якщо після переходу на газ робота двигуна змінюється, перевіряють тиск, порядок підключення форсунок, діаметр калібрувальних отворів і базові коефіцієнти подавання пального.

13. Калібрування подавання газу

Налаштування системи полягає в узгодженні подавання газу зі штатною бензиновою картою. Електронний блок ГБО розраховує тривалість відкриття газових форсунок на підставі сигналів бензинової системи.

Під час калібрування контролюють:

• тиск газу перед форсунками;
• температуру редуктора та газу;
• час відкриття бензинових форсунок;
• час відкриття газових форсунок;
• короткострокові паливні корекції;
• довгострокові паливні корекції;
• рівномірність роботи циліндрів;
• лічильники пропусків запалювання;
• тиск бензину в рампі безпосереднього впорскування.

На правильно налаштованій системі перехід між бензином і газом не повинен спричиняти різкої зміни паливних корекцій. Якщо бензиновий ЕБУ починає значно збільшувати подавання пального, газова суміш недостатньо збагачена. Якщо корекція зміщується у від'ємний бік, газу подається надто багато.

14. Налаштування бензинового довпорскування

Бензинові форсунки двигунів 2.0 TSI і 3.6 VR6 не вимикаються повністю. Газовий блок зберігає їхню роботу відповідно до програми для конкретного двигуна.

Частка бензину може змінюватися залежно від:

• обертів двигуна;
• навантаження;
• температури;
• тиску у впускному колекторі;
• режиму роботи системи безпосереднього впорскування.

Не можна вручну зводити витрату бензину до мінімального значення без урахування вимог програми. Надмірне зменшення довпорскування може порушити роботу штатних форсунок, спричинити помилки за тиском пального або призвести до нестабільного сумішоутворення.

15. Налаштування захисних режимів

У газовому блоці задають умови, за яких система автоматично повертається на бензин. Це захищає двигун за недостатнього подавання газу або несправності обладнання.

Перехід на бензин може виконуватися за:

• критичного падіння тиску газу;
• надто низької температури редуктора;
• перевищення допустимого часу відкриття газових форсунок;
• недостатньої продуктивності системи;
• відсутності сигналу одного з основних датчиків;
• закінчення газу в балоні.

Захисні параметри не можна вимикати заради збільшення частки роботи на газі. Їхнє завдання — не допустити збіднення суміші та нестабільної роботи двигуна.

16. Фінальна комп'ютерна діагностика

Після налаштування повторно зчитують пам'ять бензинового й газового блоків керування. Перевіряється відсутність помилок за паливною сумішшю, пропусками запалювання, тиском бензину, кисневими датчиками та електричними колами.

Додатково порівнюють роботу двигуна на бензині й газі:

• оберти холостого ходу;
• паливні корекції;
• тиск у бензиновій рампі;
• температуру охолоджувальної рідини;
• тиск газу;
• рівномірність роботи циліндрів;
• стабільність перемикання між видами пального.

Якщо параметри відповідають нормі, налаштування зберігають у пам'яті газового блока. Також рекомендується зберегти резервну копію конфігурації, щоб її можна було відновити після ремонту або оновлення обладнання.

17. Оформлення документів та інструктаж власника

Після завершення встановлення власнику передають документи на обладнання, балон і виконані роботи. У них мають бути зазначені модель газового блока, редуктора, форсунок, мультиклапана та серійний номер балона.

Власнику пояснюють:

• як користуватися перемикачем бензин/газ;
• що означають звукові та світлові сигнали;
• чому двигун запускається на бензині;
• чому система може автоматично повернутися на бензин;
• коли необхідно проходити технічне обслуговування;
• як правильно заправляти балон;
• які зміни в роботі двигуна потребують звернення до сервісу.

Скільки часу займає встановлення ГБО на Volkswagen Atlas

Тривалість робіт залежить від двигуна, обраного комплекту, розташування балона та складності підключення до штатної електроніки. Встановлення системи безпосереднього впорскування потребує більше операцій, ніж монтаж звичайного ГБО четвертого покоління.

Не можна скорочувати час встановлення за рахунок спрощення кріплень, прокладання магістралей або налаштування. Для Volkswagen Atlas особливо важливі точне врізання у впускний колектор, достатня продуктивність компонентів і коректна робота бензинового довпорскування.

Чому професійне налаштування важливе для Volkswagen Atlas

Навіть правильно підібраний комплект не працюватиме нормально без грамотного встановлення та калібрування. Помилки монтажу можуть призвести до нестабільного тиску газу, відмінностей суміші за циліндрами, підвищеної витрати бензину, пропусків запалювання та появи індикатора Check Engine.

Правильно встановлене й налаштоване ГБО має забезпечувати:

• стабільний запуск двигуна на бензині;
• плавне перемикання на газ;
• коректну роботу бензинового довпорскування;
• нормальні паливні корекції;
• рівномірну роботу всіх циліндрів;
• стабільний тиск газу;
• автоматичний перехід на бензин за недостатньої продуктивності системи;
• відсутність помилок у пам'яті штатного ЕБУ.

Тому встановлення ГБО на Volkswagen Atlas виконується поетапно: від діагностики та ідентифікації двигуна до перевірки герметичності, програмного калібрування й фінального контролю електронних параметрів. Такий підхід дає змогу коректно узгодити газове обладнання зі складною системою безпосереднього впорскування двигунів 2.0 TSI і 3.6 VR6.

Поширені запитання про встановлення ГБО на Volkswagen Atlas

1. Чи можна встановити ГБО на Volkswagen Atlas?

Так, газобалонне обладнання можна встановити як на Volkswagen Atlas 2.0 TSI, так і на версію 3.6 VR6. Обидва двигуни мають безпосереднє впорскування бензину, тому для них потрібна спеціалізована система ГБО з програмою під конкретний код двигуна та штатний електронний блок керування.

2. Яке покоління ГБО підходить для Volkswagen Atlas?

Для Atlas застосовується система послідовного впорскування газу, розрахована на двигуни з безпосереднім впорскуванням бензину. Звичайний комплект ГБО четвертого покоління для моторів MPI встановлювати не можна. Важливіше не умовне найменування покоління, а наявність підтвердженої програмної підтримки конкретного двигуна.

3. Чи можна встановити ГБО на двигун Volkswagen Atlas 2.0 TSI?

Так, але комплект підбирається після визначення коду двигуна, потужності та версії бензинового ЕБУ. Ранній двигун 2.0 TSI потужністю 235 к. с. і оновлена версія EA888 evo4 потужністю 269 к. с. відрізняються паливною апаратурою та програмним забезпеченням, тому їм можуть знадобитися різні калібрування ГБО.

4. Чи підходить двигун 3.6 VR6 для роботи на газі?

Двигун 3.6 VR6 добре підходить для переведення на газ за умови справної бензинової системи та правильного підбору обладнання. Через великий робочий об'єм і порівняно високу витрату бензину економічний ефект на цій версії зазвичай помітніший, ніж на Atlas 2.0 TSI.

5. Який комплект ГБО вибрати для Atlas 2.0 TSI?

Для чотирициліндрового двигуна можна розглядати Reagas ECU AEB3000B DI60 із форсунками Barracuda або BRC Sequent Maestro SDI 2.0 DI. Остаточний вибір залежить від коду двигуна, потужності, версії штатного ЕБУ та наявності відповідної програми в базі виробника обладнання.

6. Яке ГБО краще встановити на Volkswagen Atlas 3.6 VR6?

Для шестициліндрового двигуна підходять комплекти Reagas ECU AEB3000B DI108 або BRC Sequent Maestro SDI 2.0 DI у конфігурації на шість циліндрів. Система повинна мати продуктивний редуктор, шість швидкісних форсунок і готове калібрування для встановленого двигуна.

7. Чи витрачатиме Volkswagen Atlas бензин після встановлення ГБО?

Так. На двигунах із безпосереднім упорскуванням бензинові форсунки продовжують працювати разом із газовими. Частка бензину залежить від програмної стратегії, навантаження, обертів і температури двигуна. Повністю вимикати бензинове впорскування без передбаченого виробником алгоритму не можна.

8. Чи зменшиться потужність двигуна після встановлення ГБО?

За правильно підібраного й налаштованого обладнання помітного погіршення динаміки бути не повинно. Втрата потужності зазвичай пов'язана з недостатньою продуктивністю редуктора або форсунок, падінням тиску газу, неправильним калібруванням чи технічними несправностями двигуна.

9. Як зміниться витрата пального Volkswagen Atlas на газі?

Об'ємна витрата пропан-бутану зазвичай вища за витрату бензину, оскільки ці види пального мають різну енергетичну щільність. Водночас вартість кілометра пробігу знижується завдяки доступнішій ціні газу. Під час розрахунку економії необхідно одночасно враховувати витрату газу та залишкову витрату бензину.

10. Куди встановлюється газовий балон на Volkswagen Atlas?

Найчастіше тороїдальний балон встановлюють у нішу запасного колеса під підлогою багажного відділення. Його діаметр і висоту підбирають після вимірювання ніші конкретного автомобіля. Такий спосіб монтажу дає змогу зберегти основну частину корисного простору багажника.

11. Який об'єм газового балона вибрати для Volkswagen Atlas?

Об'єм залежить від розмірів ніші запасного колеса та бажаного запасу ходу. Для великого кросовера бажано встановлювати максимально місткий балон, який поміщається без зміни силових елементів кузова. При цьому фактично балон заправляється приблизно на 80% свого геометричного об'єму.

12. Чи можна встановити ГБО на Volkswagen Atlas із повним приводом 4Motion?

Так, наявність повного привода не перешкоджає встановленню ГБО. Однак під час прокладання газової магістралі необхідно враховувати розташування карданного вала, випускної системи, підвіски та інших елементів трансмісії. Магістраль має бути захищена від нагрівання й механічних пошкоджень.

13. Чи потрібно діагностувати двигун перед встановленням ГБО?

Так, попередня діагностика обов'язкова. Перевіряються помилки, паливні корекції, пропуски запалювання, тиск бензину, робота форсунок, ПНВТ, свічок, котушок і кисневих датчиків. На двигун із несправною бензиновою системою встановлювати ГБО не можна.

14. Як часто потрібно обслуговувати ГБО на Volkswagen Atlas?

Інтервал обслуговування ГБО визначається виробником установленої системи та умовами експлуатації автомобіля. Під час планового ТО перевіряють герметичність з'єднань, тиск редуктора, стан фільтрів, газових форсунок, електричних контактів і збережені помилки газового блока.

15. Чому Atlas може автоматично перемикатися з газу на бензин?

Автоматичне перемикання можливе в разі закінчення газу, падіння тиску, недостатньої температури редуктора, досягнення граничної продуктивності форсунок або виявлення несправності. Це передбачений захисний режим, який запобігає роботі двигуна на надто бідній суміші.

16. Від чого залежить вартість встановлення ГБО на Volkswagen Atlas?

Ціна залежить від двигуна, кількості циліндрів, виробника електронного блока, типу форсунок і редуктора, об'єму балона та складності монтажу. Комплект для шестициліндрового 3.6 VR6 зазвичай дорожчий за чотирициліндрову систему для 2.0 TSI через більшу кількість форсунок і підвищені вимоги до продуктивності обладнання.
