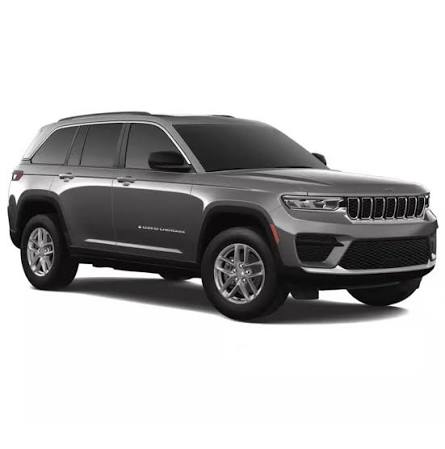

Які Jeep Grand Cherokee підходять для встановлення ГБО

Для переведення на газ найкраще підходять бензинові Jeep Grand Cherokee з атмосферними двигунами та розподіленим упорскуванням пального. До цієї категорії належить більшість популярних в Україні модифікацій: 3.6 Pentastar, 4.0 рядна «шістка», 3.7 PowerTech, 4.7 V8, 5.2 і 5.9 Magnum, а також 5.7, 6.1 і 6.4 HEMI. На таких моторах можна встановити послідовне ГБО 4 покоління, за якого кожна газова форсунка керується окремо та повторює порядок роботи штатних бензинових форсунок.

Jeep Grand Cherokee випускався у п’яти основних поколіннях: ZJ, WJ, WK, WK2 і WL. Разом із конструкцією автомобіля змінювалися двигуни, електронні системи керування та вимоги до газового обладнання. Тому комплект ГБО необхідно підбирати не лише за об’ємом і кількістю циліндрів, а також за кодом двигуна, потужністю, типом упорскування, наявністю системи відключення циліндрів і версією бензинового блока керування.

Jeep Grand Cherokee ZJ: 4.0, 5.2 і 5.9

Перше покоління Grand Cherokee ZJ випускалося з 1993 до 1998 року. На бензинові автомобілі встановлювали рядний двигун 4.0 і V-подібні восьмициліндрові мотори 5.2 та 5.9 Magnum.

Jeep Grand Cherokee 4.0 — один із найпростіших і найпридатніших варіантів для встановлення ГБО. Рядний шестициліндровий двигун має розподілене бензинове упорскування, порівняно невисокий ступінь форсування та великий робочий об’єм. Для нього використовується шестициліндровий комплект із продуктивним редуктором і форсунками, здатними стабільно дозувати газ як на холостому ходу, так і під навантаженням.

Двигуни 5.2 і 5.9 Magnum V8 також можуть повноцінно працювати на газі. Однак витрата пального та потужність цих моторів вищі, тому звичайного комплекту, розрахованого на малолітражний двигун, недостатньо. Необхідні восьмициліндровий блок керування, газові форсунки відповідної продуктивності та редуктор із достатнім запасом потужності.

На старих ZJ перед монтажем особливо важливо перевірити компресію, стан системи запалювання, бензинових форсунок, лямбда-зондів і герметичність впуску. Встановлення ГБО на двигун із нестабільним холостим ходом, пропусками запалювання або підвищеною витратою оливи не усуне несправність, а може зробити її помітнішою.

Jeep Grand Cherokee WJ: 4.0 і 4.7 V8

На другому поколінні WJ зберігся перевірений двигун 4.0, а замість моторів Magnum з’явився сучасніший 4.7 PowerTech V8. Grand Cherokee WJ з обома бензиновими двигунами підходить для встановлення послідовного ГБО.

Версії з мотором 4.0 порівняно прості в налаштуванні. За справного двигуна та правильно підібраних газових форсунок можна досягти рівної роботи без помітної різниці між бензином і газом.

Двигун 4.7 V8, включно з потужнішими версіями High Output, потребує точнішого підбору обладнання. Це восьмициліндровий мотор із двома головками блока, тому критично важливі:

1. однакова продуктивність усіх газових форсунок;
2. мінімальна різниця в довжині шлангів від форсунок до впускного колектора;
3. стабільний тиск газу під час різкого розгону;
4. правильне налаштування суміші окремо на малому, середньому та високому навантаженні;
5. контроль короткострокових і довгострокових паливних корекцій.

За недостатньої продуктивності редуктора тиск газу падає саме тоді, коли двигун потребує максимальної кількості пального. У результаті суміш збіднюється, бензиновий блок збільшує корекції, а за тривалого навантаження можуть з’являтися пропуски запалювання та помилки за складом суміші. Тому обладнання для 4.7 V8 обирають за реальною потужністю двигуна, а не лише за його об’ємом.

Jeep Grand Cherokee WK: 3.7, 4.7, 5.7 HEMI і 6.1 SRT8

Третє покоління WK отримало ширший вибір бензинових двигунів. На різних ринках пропонувалися мотори 3.7 V6, 4.7 V8, 5.7 HEMI V8 і спортивний 6.1 HEMI у версії SRT8. Виробник офіційно зазначає, що Grand Cherokee WK оснащувався кількома силовими агрегатами, включно з 5.7 HEMI, а модель SRT8 отримала двигун 6.1 HEMI.

3.7 PowerTech V6 конструктивно близький до сімейства 4.7 і добре підходить для ГБО 4 покоління. Це атмосферний мотор із розподіленим упорскуванням, тому постійна додаткова витрата бензину під час руху на газі зазвичай не потрібна. Для стабільної роботи необхідно правильно розмістити газові штуцери у впускному колекторі та налаштувати систему в усьому діапазоні навантажень.

4.7 PowerTech V8 також залишається придатним варіантом, але потребує восьмициліндрового комплекту та продуктивної паливної частини.

5.7 HEMI V8 — один із найвигідніших двигунів Grand Cherokee для переведення на газ. Через значну витрату бензину економічний ефект добре помітний за регулярної експлуатації автомобіля. Водночас це технічно складніший мотор, оскільки багато його версій оснащені системою MDS, яка відключає частину циліндрів за невеликого навантаження.

Газовий блок керування повинен коректно обробляти моменти ввімкнення та вимкнення циліндрів. За неправильного налаштування можливі ривки, зміна складу суміші, помилки за пропусками запалювання та нестабільне перемикання між бензином і газом. Для шести- та восьмициліндрових автомобілів виробники газового обладнання пропонують окремі багатоканальні системи з OBD-корекцією та керуванням усіма газовими форсунками.

6.1 HEMI SRT8 технічно можна переобладнати на газ, оскільки двигун використовує розподілене бензинове упорскування. Але це вже не стандартне встановлення. Висока потужність і велика подача пального потребують продуктивних форсунок, збільшеного перерізу магістралей і редукторної системи, яка зберігає тиск за максимального навантаження. Налаштування обов’язково проводиться не лише на холостому ходу, а й під час дорожнього тесту з контролем суміші.

Jeep Grand Cherokee WK2: 3.6 Pentastar, 5.7, 6.4 HEMI і 6.2 Trackhawk

Четверте покоління WK2 є одним із найпопулярніших Grand Cherokee для встановлення ГБО. Основні бензинові версії оснащувалися двигунами 3.6 Pentastar і 5.7 HEMI, а спортивні модифікації отримали 6.4 HEMI та компресорний 6.2 V8 Trackhawk. Офіційна історія моделі окремо згадує 6.4-літровий SRT і 6.2-літровий двигун із механічним нагнітачем у версії Trackhawk.

Jeep Grand Cherokee 3.6 Pentastar

Двигун 3.6 Pentastar V6 можна вважати одним із оптимальних варіантів для встановлення ГБО на Jeep Grand Cherokee. Він має послідовне багатоточкове бензинове упорскування, а не безпосередню подачу пального в циліндри. Така конструкція дає змогу використовувати класичне послідовне газове обладнання без постійної роботи штатних бензинових форсунок. Технічна документація Stellantis для цього сімейства вказує електронне послідовне багатоточкове упорскування.

Для 3.6 Pentastar важливо враховувати високу потужність відносно об’єму та особливості впускного колектора. Комплект повинен включати:

• шестициліндровий газовий блок керування;
• редуктор із запасом продуктивності;
• швидкі форсунки з рівномірною подачею по циліндрах;
• підключення до OBD для контролю паливних корекцій;
• коректну обробку системи Start/Stop, якщо вона передбачена комплектацією.

Перед встановленням слід перевірити мотор на характерні для сімейства Pentastar проблеми: пропуски запалювання, несправність котушок, стан свічок, сторонній шум роликових важелів і гідравлічних компенсувальних елементів, витоки оливи та роботу системи охолодження. Періодичне механічне регулювання клапанних зазорів для справного Pentastar зазвичай не передбачене, однак несправність елементів клапанного приводу необхідно усунути до налаштування ГБО.

Jeep Grand Cherokee 5.7 HEMI

Атмосферний 5.7 HEMI V8 також добре підходить для роботи на газі. Двигун зберігає розподілене упорскування, але має високу потужність і систему відключення циліндрів. Виробник зазначає для 5.7 HEMI систему Fuel Saver Technology, яка за невеликого навантаження припиняє подачу пального та іскри до частини циліндрів, а під час розгону знову підключає їх до роботи.

На такому автомобілі не можна обмежуватися базовим автокалібруванням у боксі. Після монтажу необхідно перевірити:

1. перехід між восьми- та чотирициліндровим режимами;
2. тиск газу під час інтенсивного розгону;
3. паливні корекції обох рядів циліндрів;
4. роботу двигуна під час руху з постійною швидкістю;
5. склад суміші за високого навантаження;
6. відсутність помилок за ефективністю каталізаторів і лямбда-зондами.
7. За правильно підібраного обладнання автомобіль може експлуатуватися на газі без постійного ручного відключення MDS.

Jeep Grand Cherokee 6.4 HEMI SRT

6.4 HEMI SRT технічно підходить для встановлення ГБО, але потребує обладнання високого класу та індивідуального налаштування. Двигун має велику витрату пального, тому потенційна економія значна, однак стандартний редуктор і форсунки для звичайного V8 можуть не забезпечити потрібну подачу на високих обертах.

Для такого мотора застосовується система з великим запасом потужності, а в деяких конфігураціях — два редуктори або один високопродуктивний електронний редуктор. Конкретне рішення залежить від характеристик обраного обладнання. Також може використовуватися стратегія додавання бензину за максимального навантаження, якщо газова паливна система не повинна постійно працювати на межі продуктивності.

Jeep Grand Cherokee 6.2 Supercharged Trackhawk

Компресорний 6.2 V8 Trackhawk не можна розглядати як звичайний автомобіль для стандартного встановлення ГБО 4 покоління. Його потужність становить близько 700 к. с. залежно від ринку, а витрата пального під наддувом багаторазово зростає.

Переобладнання можливе лише як індивідуальний технічний проєкт. Необхідні газові форсунки та редуктори, здатні забезпечити дуже велику миттєву подачу пального, а також обов’язкове збереження бензинової підтримки за високого навантаження. Для повсякденного автомобіля вартість такого рішення та складність налаштування часто роблять встановлення економічно сумнівним.

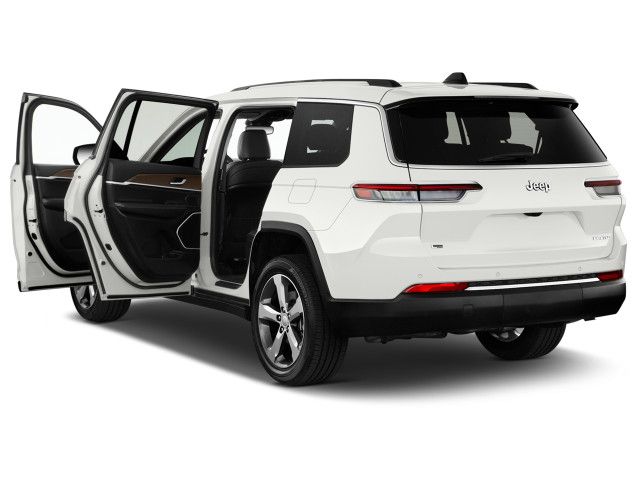

Jeep Grand Cherokee WL: 3.6 Pentastar, 5.7 HEMI і 2.0 Turbo 4xe

П’яте покоління WL випускається у дворядному виконанні, у подовженій версії Grand Cherokee L і в гібридній модифікації 4xe. Залежно від ринку та року випуску застосовуються 3.6 Pentastar, 5.7 HEMI і турбований 2.0 у складі гібридної системи. Офіційні дані Jeep підтверджують застосування 3.6 V6 і 5.7 V8 на Grand Cherokee L перших років випуску, а європейські версії WL значною мірою представлені гібридом 4xe.

Версії 3.6 Pentastar і 5.7 HEMI переобладнуються за тими самими базовими принципами, що й пізній WK2, але потребують сумісності газового блока із сучаснішою електронікою автомобіля.

З Grand Cherokee 4xe ситуація складніша. Його турбований бензиновий двигун використовує безпосереднє упорскування та працює спільно з високовольтною гібридною системою. Звичайне ГБО для розподіленого упорскування сюди не підходить. Необхідний спеціалізований комплект для конкретного коду двигуна та програмного забезпечення бензинового блока.

Системи для безпосереднього упорскування зазвичай подають газ у впускний колектор, зберігаючи певну роботу штатних бензинових форсунок, або використовують інші спеціальні стратегії керування. Виробники ГБО наголошують, що сумісність таких комплектів перевіряється для конкретного двигуна й автомобіля, а не лише за об’ємом мотора.

Тому встановлення ГБО на 4xe можливе лише після перевірки наявності готової програми під точну модифікацію. З урахуванням можливості руху на електротязі, додаткової витрати бензину та високої вартості обладнання економічна доцільність розраховується індивідуально.

Зведена оцінка бензинових двигунів Grand Cherokee

Які версії Grand Cherokee найкраще переводити на газ

З практичного погляду найпридатнішими є Jeep Grand Cherokee з двигунами 3.6 Pentastar, 3.7 PowerTech, 4.0, 4.7 V8 і 5.7 HEMI. Вони поєднують розподілене упорскування, зрозумілий алгоритм керування та помітну витрату бензину, завдяки чому встановлення ГБО дає реальну економію за регулярних поїздок.

Мотори 6.1 і 6.4 HEMI також можуть працювати на газі, але потребують дорожчого обладнання та ретельного налаштування під високим навантаженням. Trackhawk 6.2 і гібридний Grand Cherokee 4xe необхідно оцінювати індивідуально: для них недостатньо обрати комплект лише за кількістю циліндрів і потужністю.

Остаточне рішення ухвалюється після визначення VIN і коду двигуна, комп’ютерної діагностики авто, перевірки паливних корекцій, системи запалювання, компресії та охолодження. Такий підхід дає змогу підібрати ГБО під конкретний Jeep Grand Cherokee, зберегти нормальну динаміку автомобіля та уникнути збіднення суміші під час розгону.

Яке ГБО обрати для Jeep Grand Cherokee

Комплект ГБО для Jeep Grand Cherokee необхідно підбирати не лише за кількістю циліндрів і робочим об’ємом двигуна. Основними параметрами є максимальна потужність мотора, продуктивність редуктора та газових форсунок, тип бензинового упорскування, наявність системи відключення циліндрів MDS і передбачуваний режим експлуатації автомобіля.

Наприклад, двигуни 3.6 Pentastar і 5.7 HEMI на Jeep Grand Cherokee WK2 використовують послідовне розподілене упорскування бензину. Для обох моторів підходить ГБО 4 покоління, однак вимоги до редуктора, форсунок, магістралей і налаштування суттєво відрізняються. Система, яка нормально працює на 3.7 PowerTech або 4.0, може не забезпечити необхідну подачу пального для 5.7 HEMI або 6.4 SRT.

Вибір електронного блока керування ГБО

Електронний блок повинен відповідати кількості циліндрів двигуна, коректно зчитувати імпульси штатних бензинових форсунок і забезпечувати стабільне керування газовими форсунками в усьому діапазоні навантажень.

Для сучасних Jeep Grand Cherokee бажано використовувати блок керування з можливістю підключення до OBD. Така система дає змогу контролювати короткострокові й довгострокові паливні корекції, відстежувати роботу обох банків циліндрів і точніше узгоджувати газову карту з алгоритмами бензинового ЕБУ.

Серед комплектів, представлених на сайті GBO.UA, для шестициліндрових двигунів можна розглянути:

• Reagas ECU MP6C AEB — комплект для шестициліндрових двигунів із розподіленим упорскуванням;
• BRC Sequent Plug&Drive PLUS — італійська система з розширеними можливостями налаштування та OBD-корекції.

Для восьмициліндрових двигунів підходять:

• Reagas ECU AEB2568D — блок керування для восьми газових форсунок;
• BRC Sequent Plug&Drive PLUS у конфігурації для V8;
• індивідуально зібрані комплекти на вісім циліндрів із посиленою паливною частиною.

Наявність OBD-підключення не замінює повноцінне налаштування автомобіля під навантаженням. Автоматичне калібрування формує лише базову карту. Після нього необхідно перевірити склад суміші під час розгону, руху з постійною швидкістю, перемикання передач і роботи двигуна на високих обертах.

На двигуні 5.7 HEMI газовий блок повинен коректно обробляти переходи між восьми- та чотирициліндровим режимами системи MDS. Помилки в налаштуванні можуть спричиняти ривки, нестабільні паливні корекції та пропуски запалювання під час відключення або повторного ввімкнення циліндрів.

Який редуктор потрібен для Jeep Grand Cherokee

Редуктор необхідно підбирати за максимальною потужністю двигуна, а не лише за його об’ємом. Бажано залишати запас продуктивності щонайменше 15–20%, щоб тиск газу не знижувався під час інтенсивного розгону, буксирування причепа, руху в горах або тривалої роботи на високих обертах.

Якщо редуктор працює на межі можливостей, зі збільшенням витрати пального тиск газу починає падати. Газові форсунки відкриваються на максимальний час, але не можуть забезпечити необхідну кількість пального. У результаті суміш збіднюється, бензиновий ЕБУ збільшує корекції, а в пам’яті можуть з’являтися помилки за складом суміші та пропусками запалювання.

Редуктор для двигунів 3.6 Pentastar, 3.7 і 4.0

Для Jeep Grand Cherokee з двигунами 3.7 PowerTech і 4.0 можна використовувати один якісний редуктор, продуктивність якого відповідає потужності конкретної версії двигуна.

Двигун 3.6 Pentastar розвиває близько 286–295 к. с. залежно від року випуску та ринку. Тому для нього потрібен редуктор із реальною продуктивністю не менше 300 к. с. і додатковим запасом.

Серед компонентів, представлених на GBO.UA, придатним варіантом може бути Zavoli Zeta S, розрахований на потужні атмосферні двигуни. Його продуктивності достатньо для стандартного 3.6 Pentastar за умови правильного підключення системи охолодження, коректного тиску та використання відповідних газових форсунок.

Редуктори, розраховані приблизно на 180–200 к. с., для Jeep Grand Cherokee 3.6 використовувати не можна. Навіть якщо двигун зможе працювати на такому обладнанні під час спокійного руху, за високого навантаження виникне нестача подачі газу.

Редуктор для двигунів 4.7, 5.2 і 5.9 V8

Атмосферні двигуни 4.7 PowerTech, 5.2 Magnum і 5.9 Magnum добре підходять для ГБО 4 покоління. Для більшості стандартних модифікацій можна використовувати один продуктивний редуктор, якщо його можливості відповідають потужності двигуна.

Одним із придатних варіантів комплектації є:

• електронний блок Reagas ECU AEB2568D;
• вісім газових форсунок Barracuda;
• редуктор Zavoli Zeta S;
• газова магістраль збільшеного прохідного перерізу;
• тороїдальний або циліндричний балон обраного об’єму.

Для двигуна 4.7 High Output продуктивність обладнання необхідно розраховувати окремо. Форсунки та редуктор не повинні постійно працювати на граничній пропускній здатності.

Редуктор для двигуна 5.7 HEMI

Двигун 5.7 HEMI розвиває приблизно 326–360 к. с. залежно від покоління Grand Cherokee та версії програмного забезпечення. Тому редуктор, розрахований приблизно на 300–340 к. с., не можна вважати оптимальним рішенням без достатнього запасу.

Для 5.7 HEMI можна використовувати:

• один високопродуктивний редуктор, розрахований приблизно на 450–500 к. с.;
• два редуктори меншої продуктивності з розподілом подачі газу між двома банками циліндрів;
• вісім швидкісних форсунок BRC або Barracuda відповідної продуктивності;
• блок BRC Plug&Drive PLUS або Reagas AEB2568D;
• магістраль і мультиклапан зі збільшеною пропускною здатністю.

Серед представленого на GBO.UA обладнання для 5.7 HEMI можна розглянути високопродуктивний редуктор класу eVP-500. Його продуктивності достатньо для стандартного атмосферного 5.7 HEMI за правильної конфігурації інших компонентів.

Після монтажу необхідно перевірити тиск газу під час різкого розгону, паливні корекції обох банків, роботу системи MDS і відсутність переходу газових форсунок у постійно відкритий стан.

ГБО для двигунів 6.1 і 6.4 HEMI SRT

Двигуни 6.1 і 6.4 HEMI не можна комплектувати стандартним набором для звичайного атмосферного V8. Їхня висока потужність потребує індивідуального розрахунку продуктивності кожного елемента газової системи.

Для Jeep Grand Cherokee SRT зазвичай необхідні:

• два продуктивні редуктори або один редуктор спеціального класу;
• роздільна подача газу до лівого та правого банків циліндрів;
• вісім високопродуктивних газових форсунок;
• збільшений прохідний переріз рідинної та парової магістралей;
• мультиклапан підвищеної пропускної здатності;
• фільтри газової фази, розраховані на велику витрату пального;
• програмоване додавання бензину за максимального навантаження;
• обов’язкове налаштування під час дорожнього тесту.

Для 6.4 HEMI потужністю близько 470–480 к. с. один редуктор, номінально розрахований на 500 к. с., може працювати надто близько до межі. Тому надійнішою конфігурацією часто є встановлення двох редукторів із рівномірним розподілом навантаження.

Дозована бензинова підтримка на максимальних обертах не обов’язково свідчить про неправильний підбір обладнання. На високофорсованому двигуні вона може використовуватися як додатковий захист від падіння тиску газу та збіднення суміші.

Які газові форсунки обрати

Газові форсунки необхідно підбирати з урахуванням потужності одного циліндра, робочого тиску редуктора та мінімального часу упорскування на холостому ходу.

Приблизна потужність одного циліндра становить:

• 3.6 Pentastar — близько 47–49 к. с. на один циліндр;
• 5.7 HEMI — близько 41–45 к. с. на один циліндр;
• 6.1 HEMI — близько 53 к. с. на один циліндр;
• 6.4 HEMI — близько 59–60 к. с. на один циліндр.

Для двигунів 3.7, 4.0, 4.7, 5.2 і 5.9 можна використовувати форсунки Barracuda, які входять до складу комплектів Reagas, представлених на GBO.UA.

Для сучасних 3.6 Pentastar і 5.7 HEMI також підходять правильно відкалібровані Barracuda або оригінальні форсунки BRC IN03. Конкретна модель і розмір калібрувальних отворів підбираються за потужністю двигуна та робочим тиском системи.

Для 6.1 і 6.4 HEMI потрібні форсунки з підвищеною пропускною здатністю. Водночас встановлювати надмірно продуктивні форсунки без розрахунку також неправильно. На холостому ходу час їх відкриття може стати надто коротким, через що погіршиться точність дозування невеликих порцій газу.

Правильно підібрана форсунка повинна стабільно працювати як за мінімальних бензинових імпульсів, так і за повного навантаження, не переходячи в постійно відкритий стан.

Який балон встановити на Jeep Grand Cherokee

У багатьох готових комплектах, представлених на GBO.UA, використовується тороїдальний балон об’ємом близько 43 літрів. Для великого позашляховика з двигуном V6 або V8 такий об’єм можна вважати мінімальним.

Під час вибору балона слід враховувати витрату пального, доступне місце для встановлення, конструкцію багажного відділення, розташування запасного колеса та допустиме навантаження на автомобіль.

Для різних двигунів можна розглянути такі варіанти:

• 54–65 літрів — для 3.6 Pentastar, 3.7 PowerTech і 4.0;
• 65–80 літрів — для 4.7, 5.2, 5.9 і 5.7 HEMI;
• 80–100 літрів — для 6.1 і 6.4 HEMI або автомобілів, які регулярно використовуються на далеких маршрутах;
• два балони — для індивідуальних проєктів, де потрібен максимальний запас ходу.

Балон заповнюється приблизно на 80% геометричного об’єму. Наприклад, у балон об’ємом 65 літрів фактично увійде близько 52 літрів скрапленого газу. Це необхідно враховувати під час розрахунку передбачуваного запасу ходу.

Точний розмір балона визначається лише після вимірювання місця встановлення. Не можна підбирати його виключно за фотографією автомобіля або загальним каталогом.

Які газові магістралі використовувати

Продуктивність газової системи залежить не лише від редуктора та форсунок. Обмеження може створювати рідинна магістраль від балона, мультиклапан, електромагнітний клапан, фільтр або парові шланги.

Для малопотужних автомобілів часто застосовується трубка діаметром 6 мм, однак для Jeep Grand Cherokee V6 і V8 її пропускної здатності може бути недостатньо.

Для двигунів 3.6, 4.7, 5.2 і 5.9 зазвичай рекомендується магістраль збільшеного діаметра, наприклад 8 мм, за умови, що інші компоненти мають відповідний прохідний переріз.

Для 5.7, 6.1 і 6.4 HEMI можуть застосовуватися:

• одна магістраль підвищеної пропускної здатності;
• дві окремі магістралі для двох редукторів;
• мультиклапан посиленого типу;
• два фільтри парової фази або один високопродуктивний фільтр;
• короткі газові шланги однакової довжини до кожного циліндра.

Встановлення продуктивного редуктора не дасть необхідного результату, якщо потік газу обмежується магістраллю, балонним вентилем або фільтром.

Рекомендовані комплекти ГБО для Jeep Grand Cherokee

Оптимальний вибір комплекту

Для Jeep Grand Cherokee 3.6 Pentastar раціональним рішенням буде комплект на базі Reagas ECU MP6C AEB із форсунками Barracuda та редуктором Zavoli Zeta S. Альтернативою є BRC Sequent Plug&Drive PLUS із редуктором, що відповідає потужності двигуна.

Для 4.7 PowerTech, 5.2 і 5.9 Magnum можна використовувати комплект Reagas ECU AEB2568D, вісім форсунок Barracuda та редуктор Zavoli Zeta S. Продуктивність обладнання обов’язково перевіряється за потужністю конкретної модифікації.

Для 5.7 HEMI кращою є система BRC Plug&Drive PLUS або Reagas AEB2568D із редуктором класу eVP-500 чи двома редукторами. Обов’язковими є збільшена магістраль, налаштування MDS і контроль суміші під навантаженням.

Для 6.1 і 6.4 HEMI SRT не слід обирати готовий універсальний комплект. Конфігурація розраховується індивідуально з урахуванням потужності двигуна, продуктивності редукторів, пропускної здатності форсунок і необхідності бензинової підтримки за максимальних навантажень.

Остаточний підбір ГБО виконується після визначення коду двигуна, комп’ютерної діагностики, перевірки паливних корекцій, системи запалювання та фактичного стану мотора. Навіть якісний комплект не забезпечить нормальну роботу, якщо двигун має пропуски запалювання, підсмоктування повітря, несправні лямбда-зонди або проблеми з бензиновими форсунками.

Етапи встановлення ГБО на Jeep Grand Cherokee у сервісі в Києві

Встановлення ГБО на Jeep Grand Cherokee починається не з монтажу редуктора або балона, а з технічної перевірки автомобіля та розрахунку продуктивності майбутньої системи. Двигуни 3.6 Pentastar, 4.7 PowerTech, 5.7 HEMI і спортивні 6.1/6.4 HEMI суттєво відрізняються за потужністю, кількістю циліндрів і вимогами до подачі газу. Тому для кожного автомобіля підбирається окрема конфігурація блока керування, редуктора, форсунок, балона та магістралей.

Якісне встановлення ГБО в Києві повинно включати повний цикл робіт: діагностику двигуна, погодження схеми розміщення обладнання, механічний монтаж, підключення електроніки, перевірку герметичності, програмне налаштування та дорожній тест. Передача автомобіля без перевірки суміші під навантаженням вважається незавершеним встановленням.

1. Первинна діагностика Jeep Grand Cherokee

Перед монтажем автомобіль підключається до діагностичного обладнання. Майстер визначає код двигуна, тип бензинового упорскування, потужність, версію штатного ЕБУ та наявність додаткових систем, що впливають на роботу ГБО.

Для Jeep Grand Cherokee особливо важливо перевірити:

• наявність активних і збережених помилок у блоці керування двигуном;
• короткострокові й довгострокові паливні корекції;
• роботу кисневих датчиків обох банків циліндрів;
• стан свічок запалювання та котушок;
• наявність пропусків запалювання в окремих циліндрах;
• герметичність впускного колектора та вакуумних з’єднань;
• тиск бензину та роботу штатних форсунок;
• температуру охолоджувальної рідини та роботу термостата;
• компресію двигуна за наявності симптомів механічного зносу;
• витрату моторної оливи та стан клапанного механізму.

Якщо двигун нестабільно працює на бензині, має пропуски запалювання, підсмоктування повітря або неправильні паливні корекції, спочатку усуваються ці несправності. Налаштування газу не може компенсувати проблеми системи запалювання, бензинового упорскування або механічної частини двигуна.

2. Підбір комплекту ГБО

Після діагностики підбирається комплект з урахуванням кількості циліндрів і максимальної потужності двигуна. Для атмосферних двигунів із розподіленим упорскуванням застосовується послідовне ГБО 4 покоління.

Для різних версій Jeep Grand Cherokee зазвичай використовуються такі рішення:

• 3.6 Pentastar V6 — шестиканальний блок, швидкі газові форсунки та редуктор із продуктивністю не нижчою за фактичну потужність двигуна;
• 3.7 і 4.0 — шестиканальна система з одним продуктивним редуктором;
• 4.7, 5.2 і 5.9 V8 — восьмиканальний блок, вісім форсунок і посилена паливна магістраль;
• 5.7 HEMI — високопродуктивний редуктор або два редуктори, блок із коректною обробкою режиму MDS та обов’язковим підключенням OBD;
• 6.1 і 6.4 HEMI SRT — індивідуальна система зі збільшеною пропускною здатністю та налаштуванням бензинової підтримки за максимального навантаження.

На цьому етапі також визначається об’єм балона. Для Grand Cherokee найчастіше обирають тороїдальні балони на 54–80 літрів. Для автомобілів із двигунами HEMI, які регулярно їздять на далекі відстані, може бути встановлений циліндричний балон більшого об’єму.

3. Узгодження розташування обладнання

До початку механічних робіт майстер визначає місця встановлення всіх елементів. Компоненти мають бути доступними для подальшого обслуговування, не контактувати з гарячими та рухомими деталями й не заважати штатним системам автомобіля.

З власником узгоджуються:

• тип та об’єм газового балона;
• розташування заправного пристрою;
• місце встановлення кнопки перемикання бензин/газ;
• розташування редуктора та газових фільтрів;
• спосіб прокладання магістралі під автомобілем;
• необхідність зміни рівня підлоги багажника;
• збереження або перенесення запасного колеса.

На Jeep Grand Cherokee важливо заздалегідь перевірити відстань між балоном, елементами кузова та вихлопною системою. Балон закріплюється до силових елементів кузова, а не до тонких декоративних панелей багажника.

4. Монтаж газового балона

Газовий балон встановлюється в нішу запасного колеса або в багажне відділення. Тороїдальний балон дає змогу зберегти більшу частину корисного простору, а циліндричний забезпечує більший запас ходу.

У балон встановлюється мультиклапан, який виконує кілька захисних функцій:

• обмежує заправлення приблизно до 80% геометричного об’єму;
• перекриває подачу газу за вимкненого запалювання;
• запобігає зворотному виходу газу через заправну магістраль;
• обмежує потік у разі пошкодження паливопроводу;
• забезпечує контроль рівня палива в балоні.

Кріплення затягуються з необхідним зусиллям. Після монтажу перевіряється відсутність контакту балона з кузовом, проводкою та рухомими елементами.

5. Прокладання газової магістралі

Від балона до моторного відсіку прокладається магістраль рідкої фази. Її діаметр обирається відповідно до потужності двигуна та продуктивності системи.

Для потужних V6 і V8 Jeep Grand Cherokee зазвичай застосовується магістраль зі збільшеним прохідним перерізом. На 5.7, 6.1 і 6.4 HEMI може використовуватися одна посилена лінія або дві окремі лінії для двох редукторів.

Магістраль прокладається вздовж штатних комунікацій автомобіля з дотриманням безпечної відстані від:

• вихлопної системи;
• карданного вала;
• елементів підвіски;
• кермового механізму;
• гострих крайок кузова;
• місць можливого контакту з дорожніми перешкодами.

Трубка фіксується через невеликі проміжки та не повинна вільно переміщатися під днищем автомобіля. У місцях проходження крізь метал використовуються захисні втулки.

6. Встановлення редуктора

Редуктор встановлюється в моторному відсіку на жорсткому кронштейні. Він не повинен кріпитися безпосередньо до пластикових деталей, патрубків або елементів, що зазнають сильної вібрації.

Для випаровування скрапленого газу редуктор підключається до системи охолодження двигуна. Підключення виконується паралельно штатному контуру обігрівача або в іншій відповідній точці з постійною циркуляцією охолоджувальної рідини.

Після підключення перевіряються:

• напрямок циркуляції антифризу;
• відсутність перетиснутих патрубків;
• герметичність з’єднань;
• повне видалення повітря із системи охолодження;
• швидкість прогрівання редуктора;
• стабільність температури під час руху.

Недостатнє прогрівання редуктора призводить до падіння тиску, обмерзання корпусу, нестабільної роботи двигуна та пізнього перемикання на газ.

7. Встановлення газових форсунок

Газові форсунки розміщуються максимально близько до впускного колектора. Довжина шлангів від форсунок до штуцерів має бути мінімальною та, за можливості, однаковою для всіх циліндрів.

На двигунах V6 і V8 форсунки часто розділяються на дві рампи, кожна з яких обслуговує окремий банк циліндрів. Це полегшує монтаж, зменшує довжину шлангів і допомагає забезпечити рівномірнішу подачу газу.

Під час встановлення штуцерів у впускний колектор враховуються:

• напрямок повітряного потоку;
• розташування штатних бензинових форсунок;
• відстань до впускних клапанів;
• кут подачі газової суміші;
• однакове розташування штуцерів за циліндрами.

Неправильне розташування штуцерів і значна різниця в довжині шлангів можуть спричиняти нерівномірний склад суміші, різні паливні корекції за банками та пропуски запалювання.

8. Встановлення фільтрів і датчиків

Перед редуктором встановлюється фільтр рідкої фази, який затримує механічні домішки з балона та магістралі. Після редуктора встановлюється фільтр парової фази, що захищає газові форсунки від маслянистих відкладень і дрібних забруднень.

До системи також входять:

• датчик тиску газу;
• датчик температури газу;
• датчик температури редуктора;
• датчик розрідження або тиску у впускному колекторі;
• електромагнітні клапани подачі газу.

На потужних двигунах HEMI фільтри та з’єднувальні шланги повинні мати достатню пропускну здатність. Вузький фільтр може стати обмеженням навіть за правильно підібраного редуктора.

9. Підключення електроніки

Електронний блок ГБО підключається до кіл керування бензиновими форсунками, живлення, маси, сигналу обертів, датчиків температури та інших необхідних кіл автомобіля.

На сучасних Jeep Grand Cherokee додатково виконується OBD-підключення. Воно дає змогу газовому блоку отримувати дані про паливні корекції та контролювати відповідність суміші вимогам бензинового ЕБУ.

Електропроводка прокладається в захисній гофрі та фіксується подалі від:

• випускних колекторів;
• ременів і роликів;
• вентиляторів охолодження;
• гострих металевих крайок;
• високовольтних елементів системи запалювання.

З’єднання мають бути герметичними та стійкими до вібрації. Скрутки без належної ізоляції та підключення проводів безпосередньо біля гарячих деталей неприпустимі.

10. Встановлення перемикача бензин/газ

У салоні встановлюється кнопка керування ГБО. Вона дає змогу:

• обирати бензиновий або газовий режим;
• контролювати орієнтовний рівень палива в балоні;
• отримувати звукове попередження про закінчення газу;
• перемикати двигун на бензин за потреби.

Місце встановлення узгоджується з власником. Кнопка має бути видимою водієві, але не порушувати зовнішній вигляд панелі та не заважати керуванню автомобілем.

11. Заправлення та перевірка герметичності

Після завершення монтажу в балон заправляється невелика кількість газу. Усі з’єднання перевіряються на герметичність спеціальним обладнанням або контрольним складом.

Перевірці підлягають:

• заправний пристрій;
• мультиклапан;
• магістраль рідкої фази;
• газовий клапан;
• редуктор;
• фільтри;
• рампи форсунок;
• штуцери та шланги парової фази.

Також перевіряється автоматичне перекриття подачі газу після вимкнення запалювання та під час примусового переходу на бензин.

12. Первинне налаштування ГБО

Після перевірки герметичності запускається двигун і виконується первинне програмне налаштування. У програму газового блока вводяться параметри двигуна, тип форсунок, тиск редуктора, температура перемикання та інші значення.

На першому етапі налаштовуються:

• стабільний холостий хід;
• плавний перехід із бензину на газ;
• тиск редуктора;
• робоча температура перемикання;
• мінімальний і максимальний час відкриття форсунок;
• коректне розпізнавання обертів двигуна;
• повернення на бензин у разі падіння тиску газу.

Автокалібрування використовується лише як початкова точка. Воно не враховує всі режими руху важкого позашляховика та не гарантує правильного складу суміші під навантаженням.

13. Контроль тиску та складу суміші

Під час тестового запуску контролюється тиск газу. Він не повинен різко знижуватися під час інтенсивного розгону. Одночасно перевіряється, чи не переходять форсунки в режим постійного відкриття.

Ознаками неправильного підбору або налаштування обладнання є:

• різке збільшення паливних корекцій на газі;
• падіння тиску редуктора під навантаженням;
• поява помилок збідненої суміші;
• пропуски запалювання;
• ривки під час прискорення;
• помітна втрата потужності;
• частий автоматичний перехід на бензин;
• нестабільна робота MDS.

У разі виявлення таких симптомів коригується карта, робочий тиск або конфігурація обладнання. Програмним налаштуванням не можна компенсувати фізично недостатню продуктивність редуктора, магістралі або форсунок.

15. Фінальна перевірка автомобіля

Після налаштування двигун повторно перевіряється діагностичним сканером. У блоці керування не повинно бути нових помилок, а паливні корекції під час роботи на газі мають залишатися близькими до значень на бензині.

Фінальна перевірка включає:

• повторний контроль герметичності;
• перевірку кріплень балона, редуктора та форсунок;
• огляд магістралей та електропроводки;
• контроль рівня охолоджувальної рідини;
• перевірку запуску холодного та прогрітого двигуна;
• перевірку автоматичного перемикання бензин/газ;
• контроль роботи двигуна під навантаженням;
• перевірку відсутності сторонніх шумів і вібрацій.

Основні етапи встановлення ГБО

Що отримує власник після встановлення

Після правильно виконаного встановлення Jeep Grand Cherokee повинен запускатися на бензині, автоматично переходити на газ після прогрівання редуктора та повертатися на бензин після закінчення палива або критичного зниження тиску.

Перехід між видами палива має відбуватися без зупинки двигуна, ривків і помітної зміни обертів. За нормального налаштування водій не повинен відчувати значної різниці в динаміці під час повсякденної експлуатації.

Власнику пояснюють правила заправлення, розташування основних компонентів, роботу перемикача та періодичність обслуговування фільтрів. Також рекомендується пройти контрольну діагностику після перших 1000–1500 км, коли обладнання остаточно припрацюється та з’являться дані про реальні паливні корекції в різних режимах руху.

Поширені запитання про встановлення ГБО на Jeep Grand Cherokee
